分割採取型自動霧水採取装置
当研究室で、新たに分割採取型の自動霧水採取装置が１０月下旬から稼働し始めました．
|

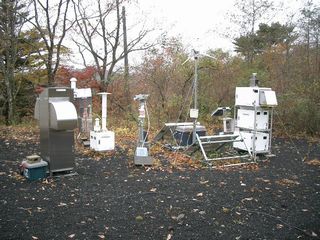

富士山太郎坊（1300 m）においている装置の全体．左から 一括採取型自動霧水採取装置 HVシェルター ハイブリット型自動霧水採取装置(パッシブタイプ) 太陽電池駆動小型自動雨水採取装置 ハイブリット型自動霧水採取装置用ソーラーパネル２枚＋風力発電 太陽電池駆動小型自動雨水採取装置用ソーラーパネル１枚 分割採取型自動霧水採取装置(今回設置したもの) |
|

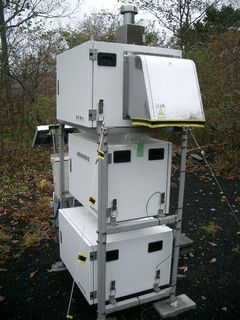

分割採取型自動霧水採取装置全景 上段：採取部，中段：制御部，下段：冷蔵庫 |
|

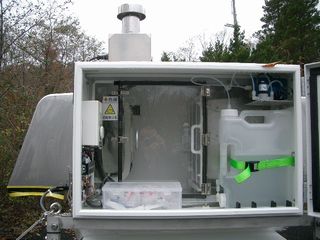

上段（採取部）のフタを開けたところ．右側のタンクは流路洗浄用の超純水タンクで，サンプルを回収後に流路を洗浄するようになっています．上段の突起が霧感知部です．メンテナンスしやすいように，センサー部に横にフタをつけてもらいました．
|
|

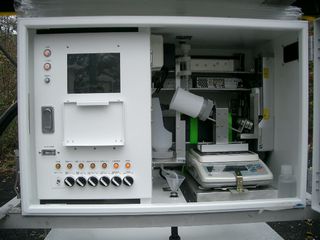

中段（制御部）のフタを開けたところ．左側がPCでWindows XPで制御しています．データはPC本体とUSBに落ちるようにしています．右側が電子天秤で，50gづつ分割採取できるようにしています．また，落雷などの突然の停電に備えてUPSも装備してあります．
|
|
